Azure Image Builderを利用してMicrosoft Dev Boxのイメージをカスタムしてみた

投稿日 2024.02.18
Azure Image Builder Microsoft Dev Box

こんにちは、臼田です。

みなさん、リモート開発してますか？(挨拶

今回は、以前利用してみたMicrosoft Dev Boxで起動するOSイメージをいい感じにカスタマイズするために、Azure Image Builderと連携させてみました。

以前の記事はこちら

概要

Microsoft Dev BoxはWindowsの開発環境をリモートPCとして作成し、開発者が自由に利用できるサービスです。デフォルトで用意されているイメージを利用することもできますが、組織の中で共通のセットアップをしておけばより楽に利用できます。

というわけで、Microsoft Dev BoxではAzure VM Image Builderを利用してセットアップしたイメージを利用することができます。

Azure VM Image Builder を使用して開発ボックスを構成する – Microsoft Dev Box | Microsoft Learn

今回はこの手順を実施してみます。

やってみた

概ね手順は以下のとおりです。

環境準備
Azure Compute Galleryの作成
イメージ定義の作成
イメージテンプレートの作成
イメージのビルド
ギャラリーの連携

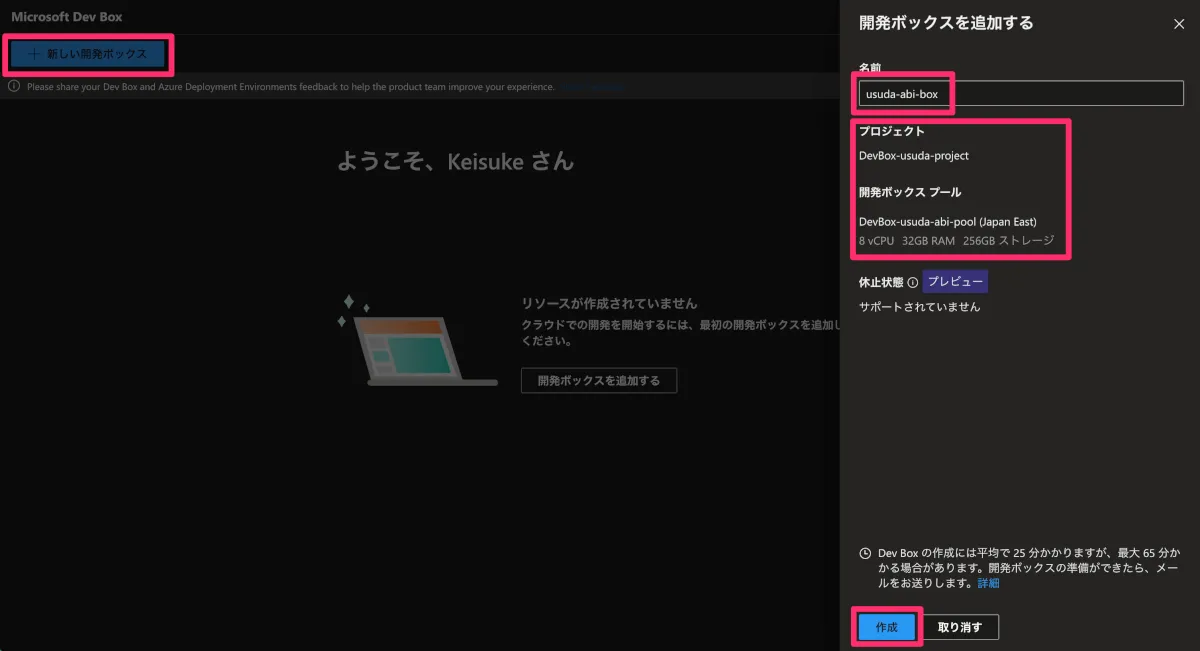

DevBoxの作成

詳細な手順には上述した記事から派生して、以下の手順も含まれます。

Azure Compute Gallery を構成する – Microsoft Dev Box | Microsoft Learn

すでにMicrosoft Dev Boxの環境は用意されている前提で進めます。

前半の手順はPowerShellのCLI手順ですが、その一番の理由は、途中に出てくるイメージテンプレートの作成が、現状GUIで実施する手段がなく、APIでしか利用できない点にあります。(知らないとかなりハマります)

環境準備

ここの手順から実施していきます。が、1,2は基本的な環境準備のため不要な場合も多いです。必要な場合のみ実施しましょう。

これから実行するコマンドのための変数を準備していきます。サンプルに習い、今回私の環境では以下のようにしました。リソースグループや作成したい名前に合わせて適宜変更してください。

# Get existing context
$currentAzContext = Get-AzContext

# Get your current subscription ID
$subscriptionID=$currentAzContext.Subscription.Id

# Destination image resource group
$imageResourceGroup="DevBox-usuda"

# Location
$location="japaneast"

# Image distribution metadata reference name
$runOutputName="aibCustWinManImg01"

# Image template name
$imageTemplateName="vscodeWinTemplate"

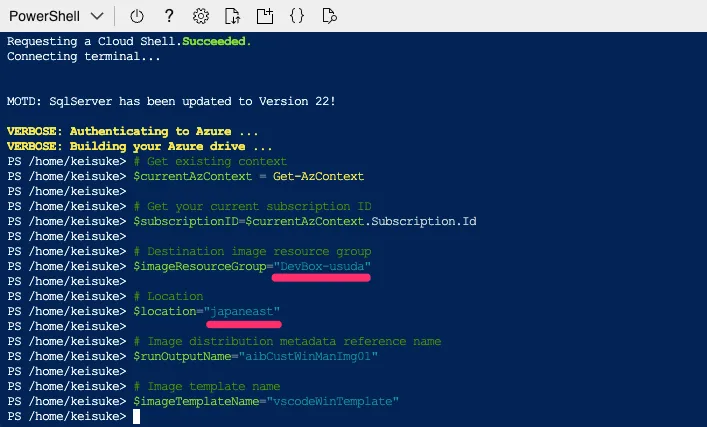

以下のようにAzure Cloud Shellにて実行していきます。

以降のコマンドもそのまま流し込みます。

# Set up role definition names, which need to be unique
$timeInt=$(get-date -UFormat "%s")
$imageRoleDefName="Azure Image Builder Image Def"+$timeInt
$identityName="aibIdentity"+$timeInt

# Add an Azure PowerShell module to support AzUserAssignedIdentity
Install-Module -Name Az.ManagedServiceIdentity

# Create an identity
New-AzUserAssignedIdentity -ResourceGroupName $imageResourceGroup -Name $identityName -Location $location

$identityNameResourceId=$(Get-AzUserAssignedIdentity -ResourceGroupName $imageResourceGroup -Name $identityName).Id
$identityNamePrincipalId=$(Get-AzUserAssignedIdentity -ResourceGroupName $imageResourceGroup -Name $identityName).PrincipalId

Azure Compute Galleryの作成

続いてAzure Compute Galleryを作成します。以下のコマンドで作成します。リージョンやリソース名は適宜変更しましょう。

# Gallery name
$galleryName= "devboxGallery"

# Image definition name
$imageDefName ="vscodeImageDef"

# Additional replication region
$replRegion2="japanwest"

# Create the gallery
New-AzGallery -GalleryName $galleryName -ResourceGroupName $imageResourceGroup -Location $location

イメージ定義の作成

イメージを作成するための定義を作成します。

$SecurityType = @{Name='SecurityType';Value='TrustedLaunch'}
$features = @($SecurityType)

# Create the image definition
New-AzGalleryImageDefinition -GalleryName $galleryName -ResourceGroupName $imageResourceGroup -Location $location -Name $imageDefName -OsState generalized -OsType Windows -Publisher 'myCompany' -Offer 'vscodebox' -Sku '1-0-0' -Feature $features -HyperVGeneration "V2"

イメージテンプレートの作成

さてここからが本題です。Dev Boxで利用するためのイメージには以下の条件があります。

第 2 世代

Hyper-V v2

Windows OS

Windows 10 Enterprise バージョン 20H2 以降

Windows 11 Enterprise バージョン 21H2 以降

一般化された VM 画像

3 つの sysprep オプション /generalize /oobe /mode:vm を使用してイメージを作成する必要があります。詳細については、「 Sysprep のコマンドラインオプション」をご覧ください。

開発ボックスの作成時間を短縮するには:

DISM.exe /Online /Set-ReservedStorageState /State:Disabled コマンドを使用して、イメージでの、予約済みストレージの状態の機能を無効にします。詳細については、DISM ストレージの予約コマンドラインオプションに関するページを参照してください。

イメージ作成時に defrag と chkdsk を実行し、完了するまで待ちます。そして、スケジュール済みタスクの chkdisk と defrag を無効にします。

単一セッション VM イメージ (複数セッション VM イメージはサポートされていません。)

復旧パーティションはありません。回復パーティションを削除する方法については、Windows Server コマンドの delete partition を参照してください。

既定の 64 GB OS ディスクサイズ。OS ディスクのサイズは自動的に、Windows 365 ライセンスの SKU の説明で指定されているサイズに調整されます。

イメージ定義では、セキュリティの種類としてトラステッド起動が有効になっている必要があります。セキュリティの種類は、イメージ定義を作成するときに構成します。

コンピューティングギャラリーイメージの要件 – https://learn.microsoft.com/ja-jp/azure/dev-box/how-to-configure-azure-compute-gallery#compute-gallery-image-requirements

今回は手順に従ってイメージを作成します。Windows 11に対してChoco/VScodeをインストールします。カスタマイズする場合にはここを変更するのですが、うまく起動しないことも多いので注意しましょう。

手順にあるテンプレートのJSONをコピーして、作業環境上で適当なファイル名で保存します。

その後、テンプレートを以下のコマンドで置き換えます。ファイル名はよしなに。

$templateFilePath = "mytemplate.txt"

(Get-Content -path $templateFilePath -Raw ) -replace '<subscriptionID>',$subscriptionID | Set-Content -Path $templateFilePath
(Get-Content -path $templateFilePath -Raw ) -replace '<rgName>',$imageResourceGroup | Set-Content -Path $templateFilePath
(Get-Content -path $templateFilePath -Raw ) -replace '<runOutputName>',$runOutputName | Set-Content -Path $templateFilePath
(Get-Content -path $templateFilePath -Raw ) -replace '<imageDefName>',$imageDefName | Set-Content -Path $templateFilePath
(Get-Content -path $templateFilePath -Raw ) -replace '<sharedImageGalName>',$galleryName| Set-Content -Path $templateFilePath
(Get-Content -path $templateFilePath -Raw ) -replace '<region1>',$location | Set-Content -Path $templateFilePath
(Get-Content -path $templateFilePath -Raw ) -replace '<region2>',$replRegion2 | Set-Content -Path $templateFilePath
((Get-Content -path $templateFilePath -Raw) -replace '<imgBuilderId>',$identityNameResourceId) | Set-Content -Path $templateFilePath

置き換えたらテンプレートを作成します。

New-AzResourceGroupDeployment  -ResourceGroupName $imageResourceGroup  -TemplateFile $templateFilePath  -Api-Version "2020-02-14"  -imageTemplateName $imageTemplateName  -svclocation $location

イメージのビルド

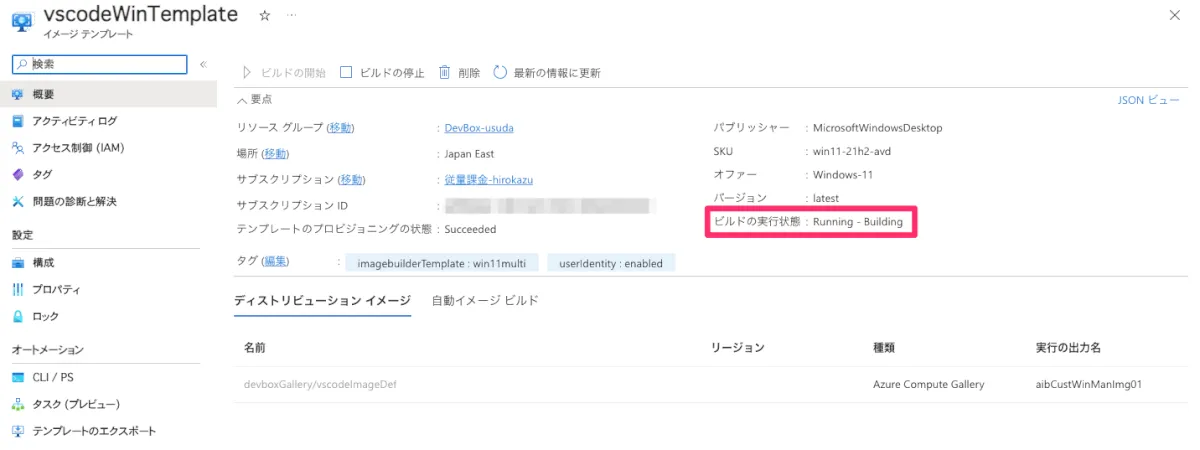

イメージテンプレートが作成できたら実際にビルドします。以下のコマンドを実行します。

Invoke-AzResourceAction  -ResourceName $imageTemplateName  -ResourceGroupName $imageResourceGroup  -ResourceType Microsoft.VirtualMachineImages/imageTemplates  -ApiVersion "2020-02-14"  -Action Run

実行確認が出てくるので進めます。
